O único painel da porta da pele lamina a formação da largura da máquina de 400mm a 600mm

Uncoiler hidráulico de 5 toneladas

1. Quadro da máquina: estrutura da soldadura com lastingtreatment do tiro

2. Descrição: Põe a bobina ao mandrel, o cilindro hidráulico apertará a bobina.

3. Ligue a máquina, o motor conduzirá o mandrel no início, a seguir a chapa de aço será liberada ao nivelamento

4. Bobina de liberação elétrica, expansão hidráulica, tensão

5. Capacidade de peso: De 5 toneladas

6. Identificação: 508mm

7. Poder do motor: 5,5QUILOWATTS

8. Poder do sistema hidráulico: 4QUILOWATTS

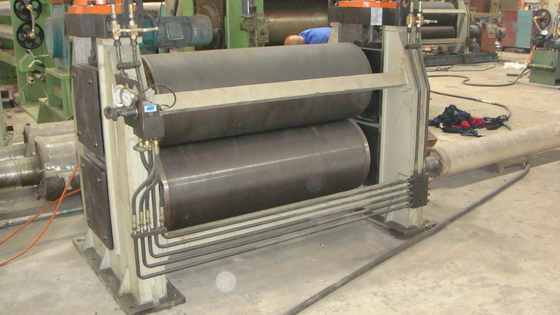

2). Rolo 7 que nivela a máquina

1. Pitada que alimenta, nivelamento de 2 rolos de 7 rolos
2. nivelando o diâmetro do rolo: aproximadamente Φ 90milímetros
3. Nivelando o material do rolo: nível superior 40Cr
4. Tratamento térmico de nivelar o rolo: a Olá!-frequência de superfície extingue o tratamento
5. Nivelando o poder do motor: 4QUILOWATTS

3). Máquina de alimentação servo

1. Poder do servo motor: 3KW
2. Tipo do servo motor: YASKAWA (JAPÃO)
3. Para exigir exatamente alimente a folha na máquina de perfuração de acordo com o programa do grupo

4). Máquina pré-perfurando hidráulica

1. Perfurar morre: Movimentos Cr12, extinguindo o processo
2. Perfurar morre tamanho: de acordo com o desenho
3. Poder de perfuração: 15KW
4. Perfuração controlada pelo PLC

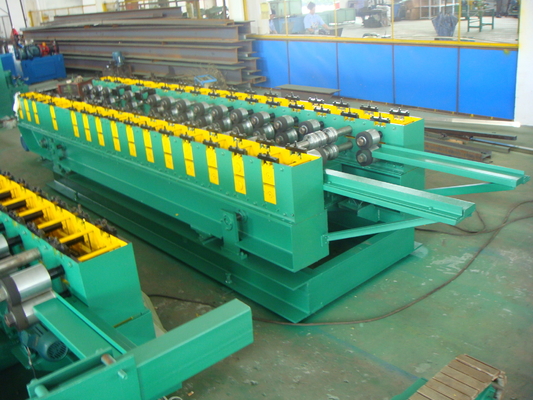

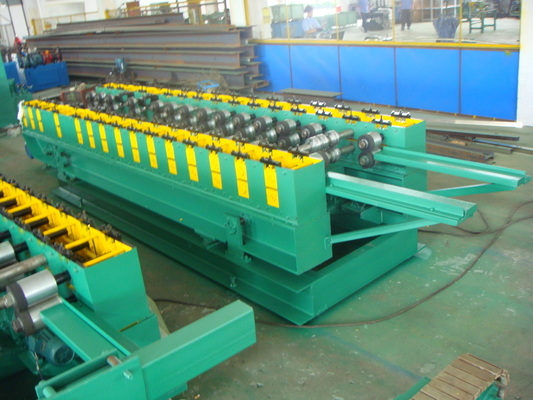

5). Rolo principal da bandeja de cabo que forma a máquina

1. Formando a espessura material: 1.5-2.5mm
2. Formando o tipo material: SOLDADO ou aço carbono
3. Quadro da máquina: aço do nível superior soldado e que modera o tratamento
4. Material do eixo: tratamento de moderação de aço do nível superior 40Cr (HB220-260)
5. Diâmetro do eixo: Φ 65mm
6. Carregamento: Rolamento de HRB (tipo chinês superior)
7. Material do rolo: aço do nível superior GCr15, e superfície do rolo com ≥ duro 0.05mm do cromo
8. Formando a estação: estações do ≈ 18
9. Formando a velocidade: 0-15m/min com exclusão do tempo da perfuração/corte
10. Formando o motor: ≈15KW
11. ≈ ajustável1.5KW do motorda largura
12. Ajuste do tamanho: ajuste da corrente elétrica
13. Tipo de movimentação: Movimentação Chain

6). Corte hidráulico & estação hidráulica

1. Tipo do corte: Cargo-corte hidráulico após a formação do rolo,
2. Ao cortar, parada da máquina
3. Material da lâmina de corte: Cr12Mov, extinguem o tratamento, HRC58-62
4. Poder hidráulico da estação: 15QUILOWATTS

7). Sistema de controlo do PLC

1. A linha inteira é controlada por PLC importado, relação da humano-máquina do tela táctil do LCD. Os povos interagem com o PLC. Operador ajustando o programa para correr automaticamente (controle programável) para monitorar e controlar o processo, para conseguir o operador para controlar a linha de produção e para alterar os parâmetros de controle, e a monitoração de tempo real do estado do equipamento, dos parâmetros de funcionamento e da indicação da falha. Trabalhe o ajuste digital do comprimento da parte, comprimento da parte do trabalho ajustável. Monitoração de tempo real da indicação de funcionamento do estado e da falha do equipamento.
2. Operação: manual/automático. É conveniente à manutenção com o modelo manual e há uma parte inferior da parada de emergência nela.

8). Tabela da corrida-para fora

1. Formulário: Estrutura da soldadura de aço, cremalheira da saída do nenhum-poder
2. Quantidade: 1 parte
